Захват для материалов цилиндрической формы TRU
Стоимость уточняйте у менеджера или по телефону +7(495)542-40-78
Надежный захват материалов цилиндрической формы диаметром до 600 мм.

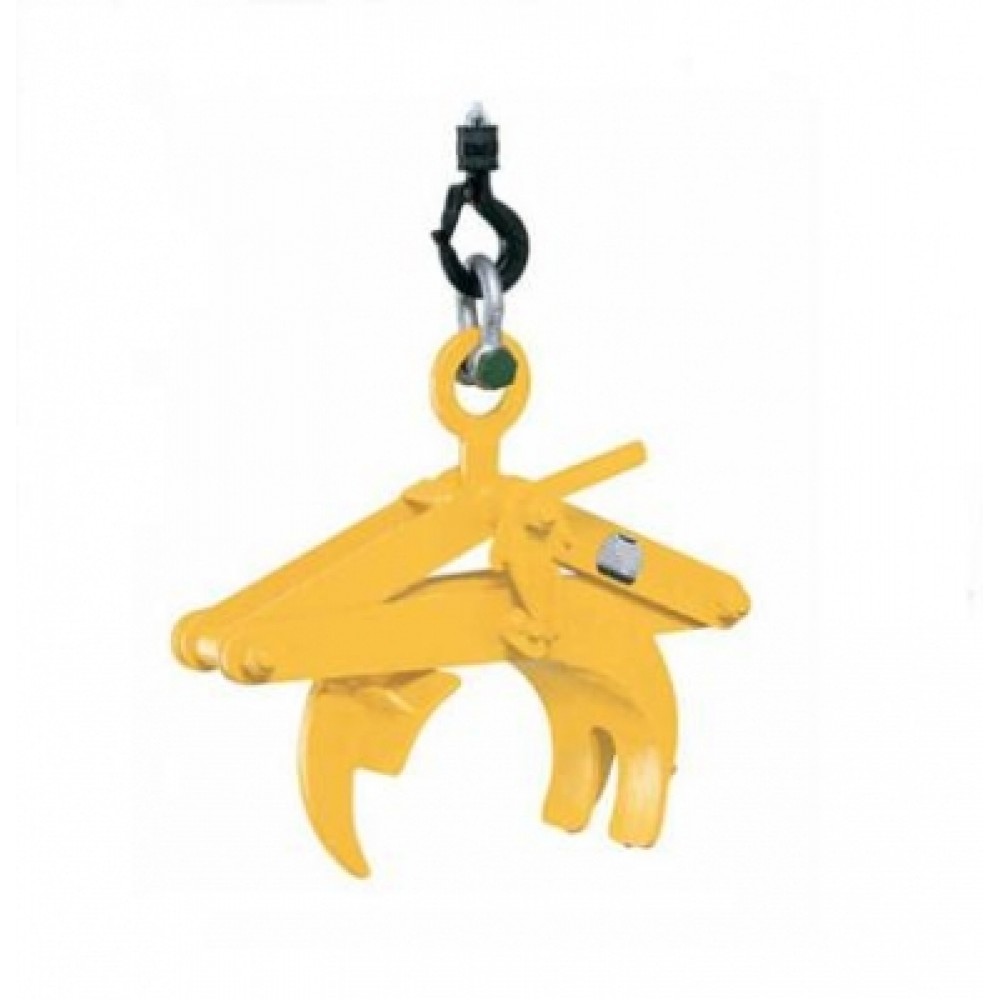

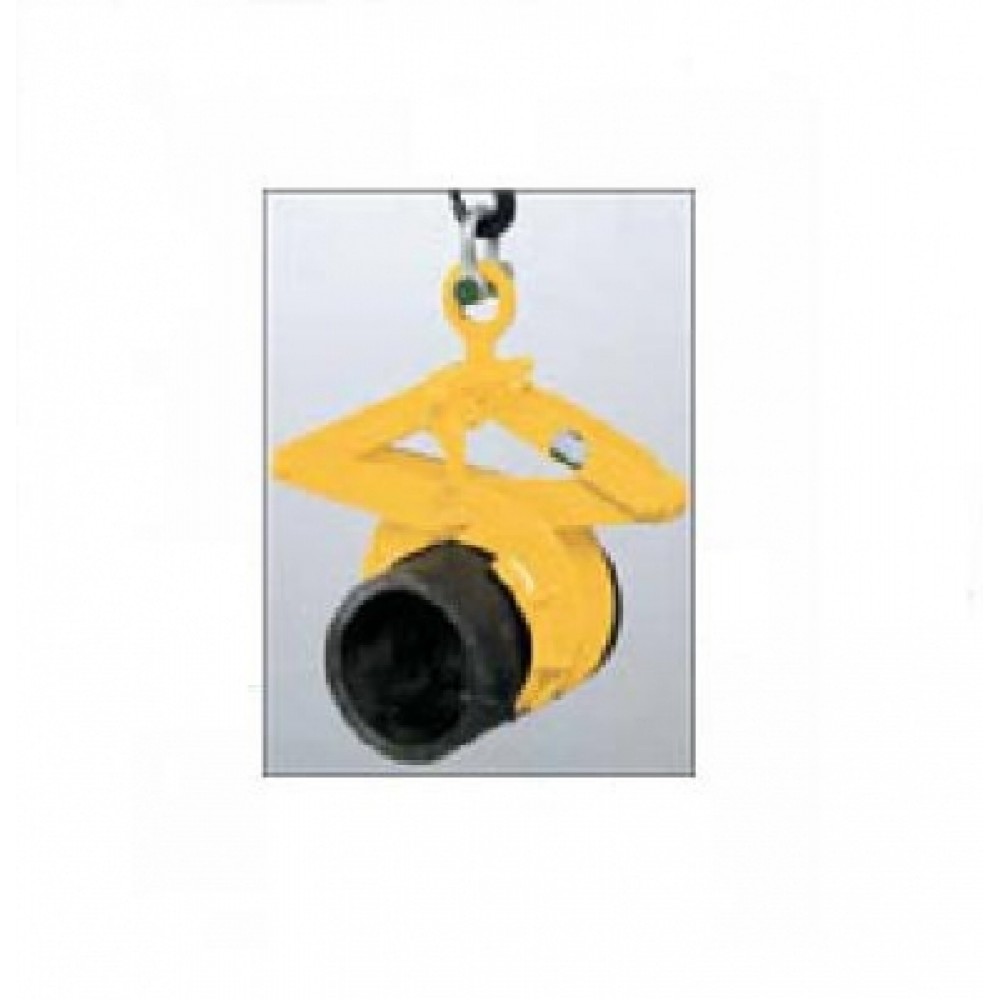

Этот захват ножничного действия используется для материалов цилиндрической формы. Он легко и надёжно захватывает трубы и другие материалы цилиндрической формы диаметром до 600 мм.
Для защиты поверхности восприимчивых грузов возможно применение специальных протекторов. Протектор также предотвращает выскальзывание из захвата груза со смещенным центром тяжести.
При использовании протекторов необходимо, чтобы поверхность груза была сухой и обезжиренной.
В стандартном исполнении захват модели TRU поставляется без протекторв.
Параметры моделей
| Модель | Грузоподъем-ность (кг) | Зев, Z (мм) | Артикул |
|---|---|---|---|
| TRU 0,1/15 | 0,1 т | 50–150 мм | N51902711 |
| TRU 0,5/200 | 0,5 т | 35–200 мм | N51902701 |
| TRU 1,0/200 | 1 т | 35–200 мм | N51902702 |
| TRU 1,5/300 | 1,5 т | 80–300 мм | N51902703 |
| TRU 3,0/300 | 3 т | 80–300 мм | N51902704 |
| TRU 4,0/600 | 4 т | 200–600 мм | N51902705 |
| TRU 0,1/150 | 0,1 т | 50–150 мм | N51902712 |
| TRU 0,5/200 | 0,5 т | 35–200 мм | N51902706 |
| TRU 1,0/200 | 1 т | 35–200 мм | N51902707 |
| TRU 1,5/300 | 1,5 т | 80–300 мм | N51902708 |
| TRU 3,0/300 | 3 т | 80–300 мм | N51902709 |
| TRU 4,0/600 | 4 т | 200–600 мм | N51902710 |

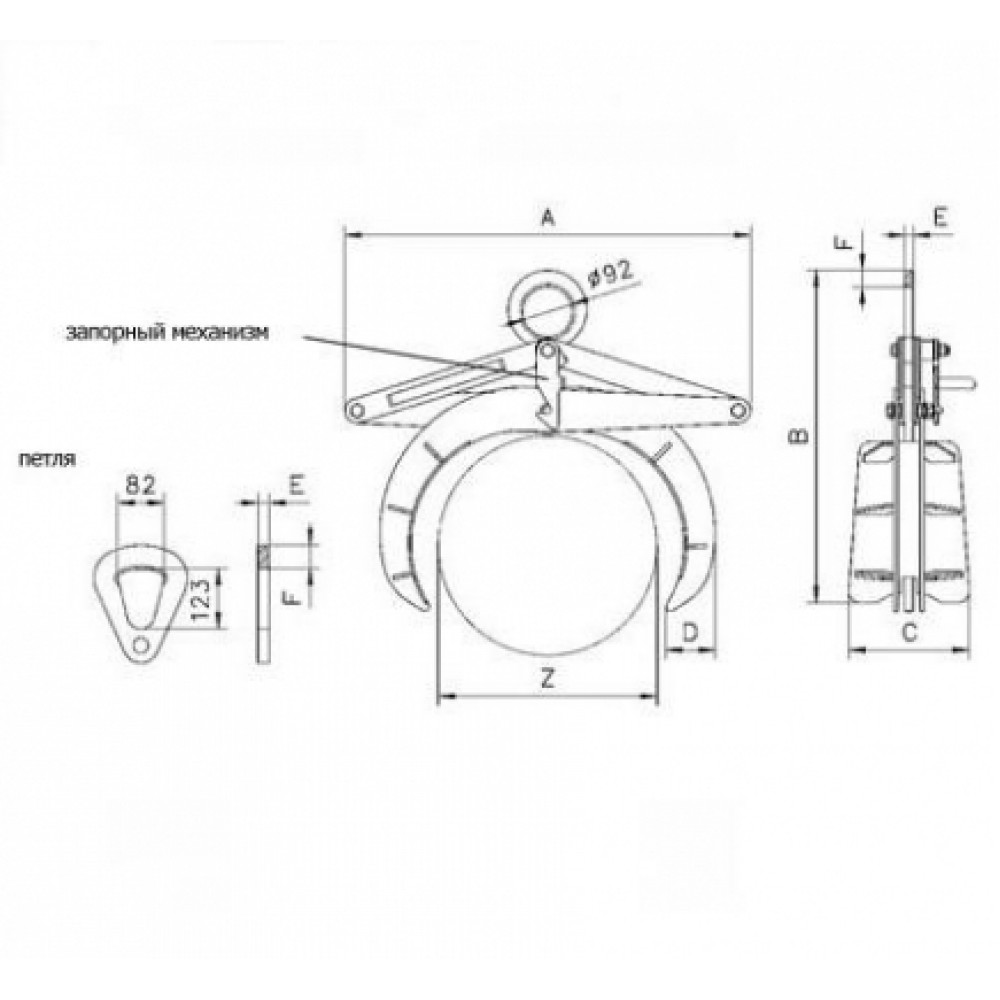

Размеры
| Модель | TRU 0.1/150 | TRU 0.5/200 | TRU 1.0/200 | TRU 1.5/300 | TRU 3.0/300 | TRU 4.0/600 |
|---|---|---|---|---|---|---|
| A,мм | 270 | 503 | 509 | 720 | 740 | 1420 |
| B, мин, мм | 292 | 417 | 437 | 520 | 582 | 930 |
| B, макс, мм | 458 | 723 | 745 | 937 | 960 | 1815 |
| C,мм | 97 | 150 | 178 | 204 | 220 | 318 |
| D,мм | 43 | 56 | 82 | 84 | 125 | 205 |
| E,мм | 8 | 15 | 15 | 20 | 20 | 30 |
| F,мм | 17 | 17 | 30 | 25 | 30 | 35 |
Петля для захватов с грузоподъемностью от 2000 кг. Запорный механизм блокирует захват в открытом состоянии.
