Захват балочный для горизонтального перемещения Tigrip TTT
Стоимость уточняйте у менеджера или по телефону +7(495)542-40-78
Специальный захват для горизонтального перемещения балок и профилей.

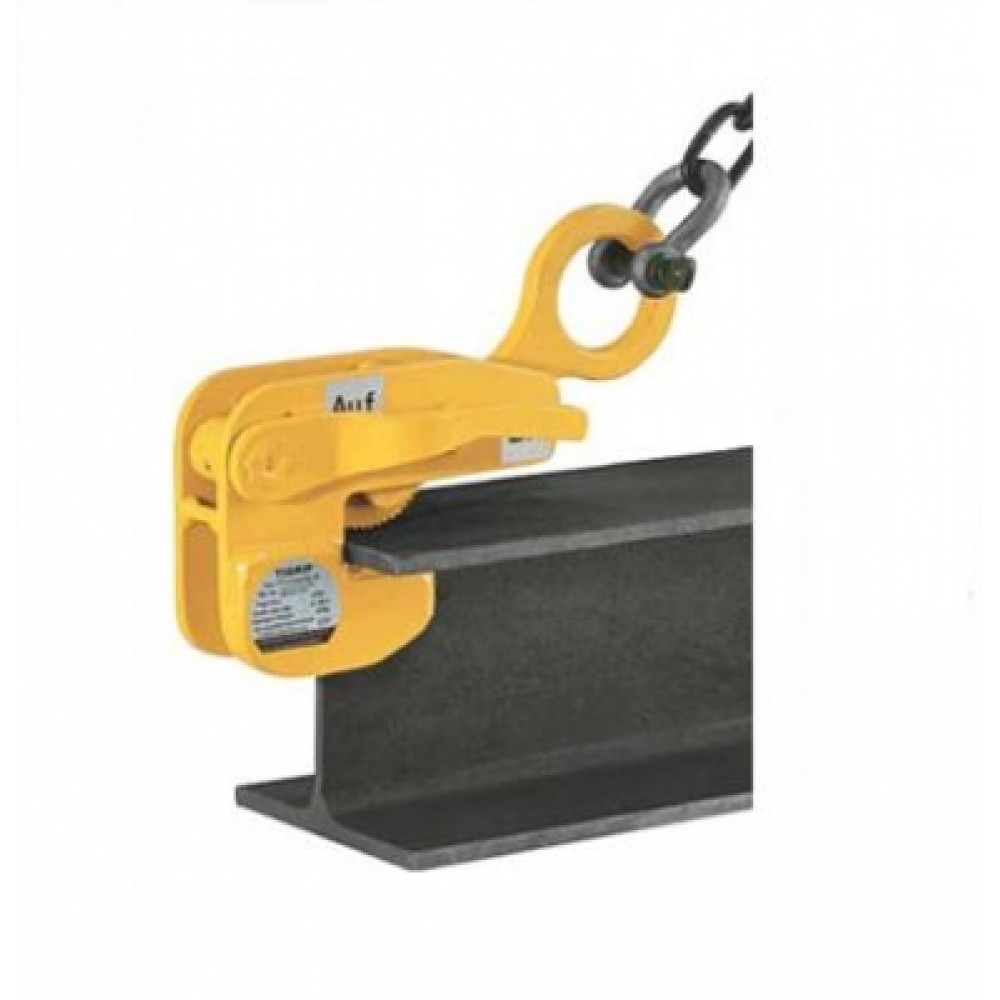

Захват модели Tigrip TTT используется для горизонтального перемещения стальных балок.
Поскольку конструкция зажима неподвижна и имеет специальную прорезь, этот захват обычно устанавливают с торца профиля по его центру.
Захват этой модели должен применяться в паре с таким же захватом, при этом угол между ветвями не должен превышать 60 градусов!
Предохранительная пружинная защелка-фиксатор надежно удерживает захват на конце балки даже до начала подъема.
Запорный рычаг используется для увеличения/уменьшения ширины зева, а также для его полного открытия.
Параметры моделей
| Модель | Грузоподъем-ность (кг) | Зев, (мм) | Собств. масса (кг) | Артикулы |
|---|---|---|---|---|
| TTT 0.75 | 750 | 0 — 20 | 3 | N54509121 |
| TTT 1.5 | 1500 | 0 — 35 | 6 | N54509122 |
| TTT 3.0 | 3000 | 0 — 40 | 10 | N54509123 |
| TTT 4.5 | 4500 | 0 — 45 | 16 | N54509124 |

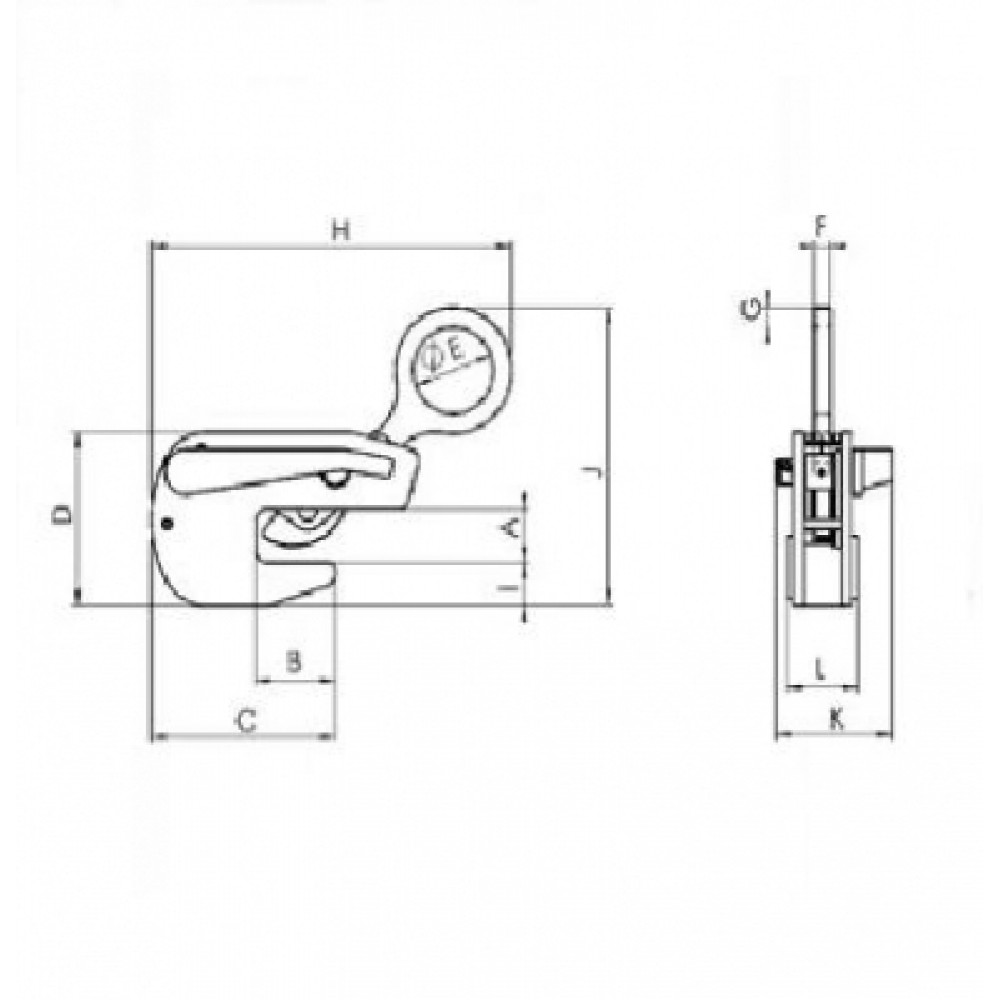

Размеры
| Модель | TTT 0.75 | TTT 1.5 | TTT 3.0 | TTT 4.5 |
|---|---|---|---|---|
| A,мм | 30 | 38 | 50 | 60 |
| B,мм | 70 | 70 | 75 | 90 |
| C,мм | 100 | 155 | 195 | 222 |
| D,мм | 142 | 150 | 195 | 222 |
| Ø E,мм | 50 | 70 | 80 | 90 |
| F,мм | 16 | 19 | 19 | 22 |
| G,мм | 16 | 20 | 25 | 30 |
| H,мм | 225 | 335 | 400 | 450 |
| I,мм | 45 | 45 | 80 | 90 |
| J,мм | 200 | 210 | 214 | 248 |
| K,мм | 106 | 120 | 125 | 147 |
| L,мм | 52 | 66 | 80 | 88 |
