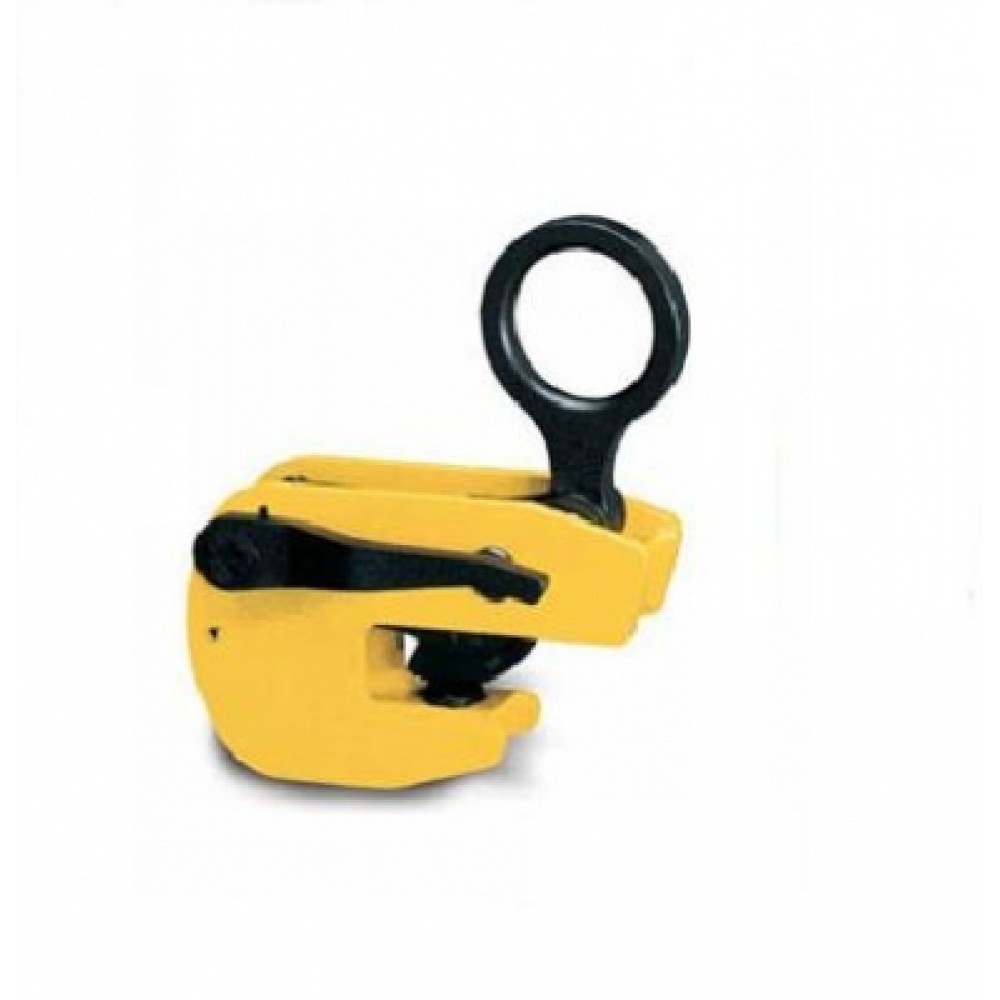

Захват балочный для горизонтального перемещения Tigrip TTG
Стоимость уточняйте у менеджера или по телефону +7(495)542-40-78
Внимание! На сайте указана цена модели TTG 0,5 грузоподъемностью 500 кг.
Стоимость захватов с другой грузоподъемностью можно узнать у наших менеджеров.
Если Вам нужен незаменимый помощник при подъеме швеллеров, профилей и балок в горизонтальном положении, то эта модель захвата должна быть рассмотрена в первую очередь.

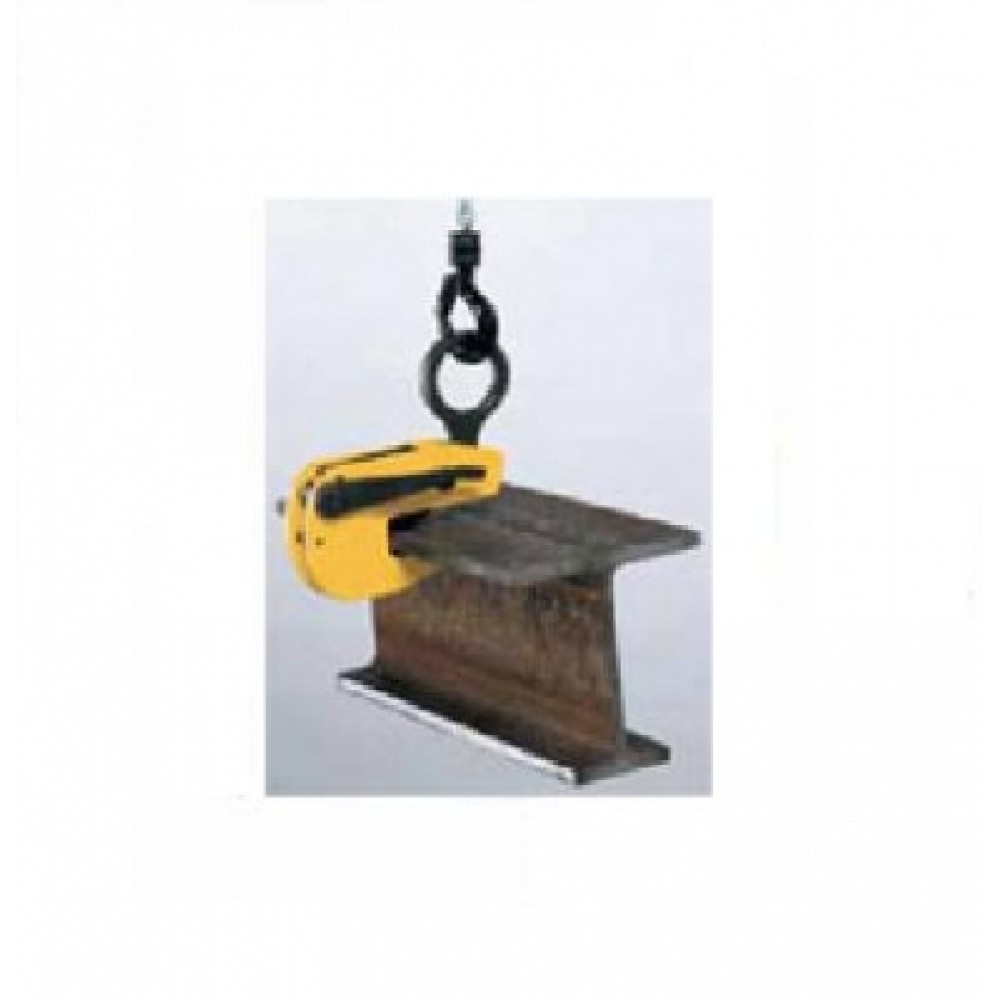

Балочный захват TTG разработан для горизонтального перемещения балок, металлических листов, профилей и тп.
Положение подъёмной петли по линии центра тяжести балки обспечивает горизонтальное положение фланцев при транспортировке.
Предохранительная пружинная защелка-фиксатор надежно фиксирует груз даже до начала подъема.
Запорный рычаг обеспечивает возможность простого открытия и закрытия захвата, а также позволяет зафиксировать захват в открытом состоянии.
При работе с длинными балками рекомендуется применять два захвата TTG на траверсе.
Параметры моделей
| Модель | Грузоподъем-ность (кг) | Зев, (мм) | Собств. масса (кг) | Артикул |
|---|---|---|---|---|
| TTG 0.5 | 500 | 0 — 20 | 2,9 | N50901950 |
| TTG 1.5 | 1500 | 0 — 30 | 6,8 | N50901951 |
| TTG 3.0 | 3000 | 0 — 35 | 11,3 | N50901952 |
| TTG 4.5 | 4500 | 0 — 40 | 14,8 | N50901953 |
| TTG 7.5 | 7500 | 0 — 45 | 30,0 | N50901954 |

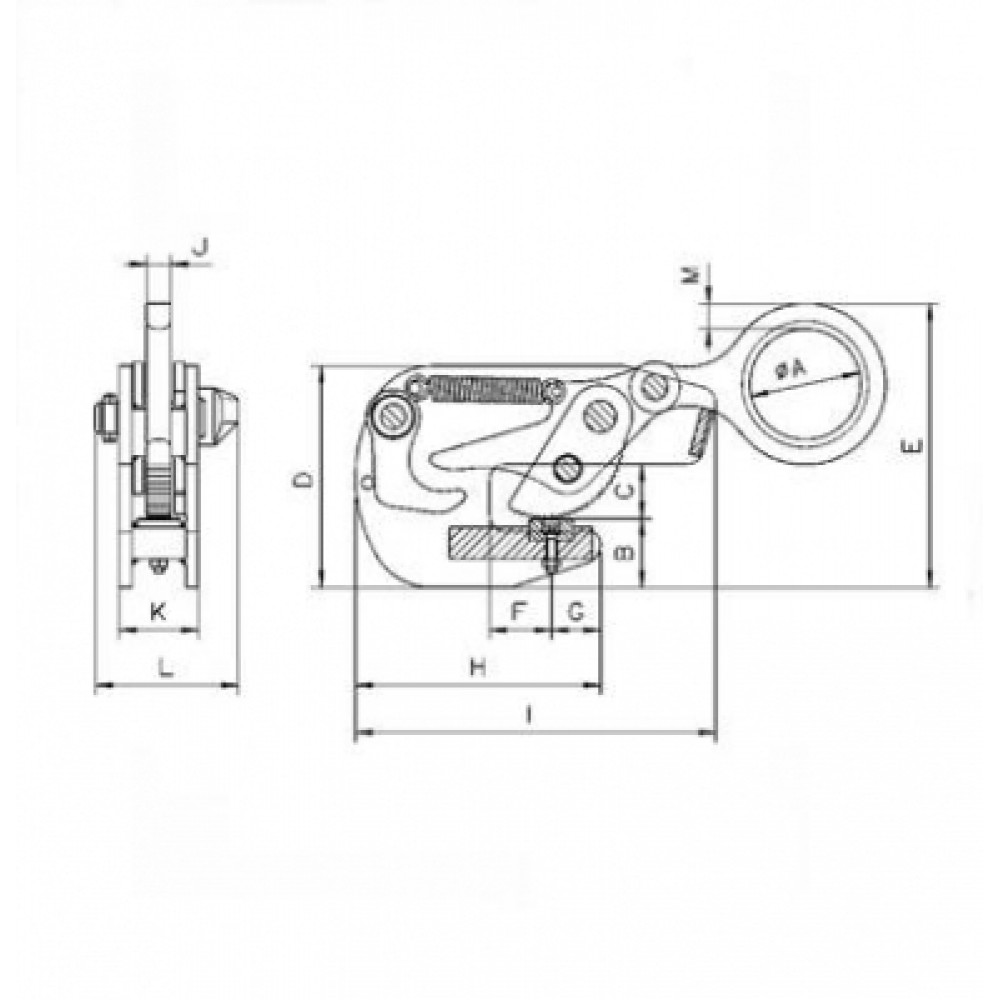

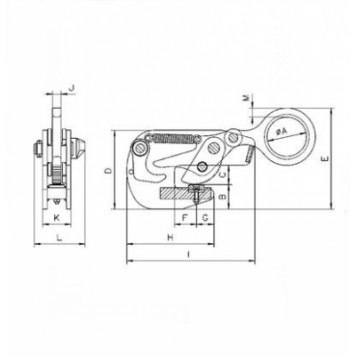

Размеры
| Модель | TTG 0.5 | TTG 1.5 | TTG 3.0 | TTG 4.5 | TTG 7.5 |
|---|---|---|---|---|---|
| Ø A,мм | 50 | 70 | 80 | 90 | 110 |
| B,мм | 36 | 43 | 55 | 60 | 64 |
| C,мм | 25 | 35 | 42 | 46 | 55 |
| D,мм | 148 | 140 | 180 | 196 | 222 |
| E,мм | 200 | 180 | 214 | 248 | 304 |
| F,мм | 27 | 40 | 40 | 40 | 50 |
| G,мм | 20 | 30 | 32 | 35 | 42 |
| H,мм | 95 | 155 | 190 | 207 | 237 |
| I,мм | 110 | 230 | 284 | 314 | 367 |
| J,мм | 10 | 15 | 20 | 20 | 22 |
| K,мм | 56 | 50 | 60 | 64 | 90 |
| L,мм | 85 | 100 | 114 | 117 | 143 |
| M,мм | 13 | 16 | 20 | 25 | 30 |
