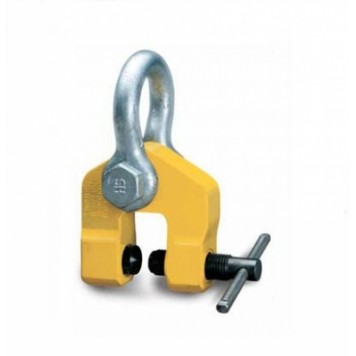

Захват струбцинный Tigrip TSH
Стоимость уточняйте у менеджера или по телефону +7(495)542-40-78

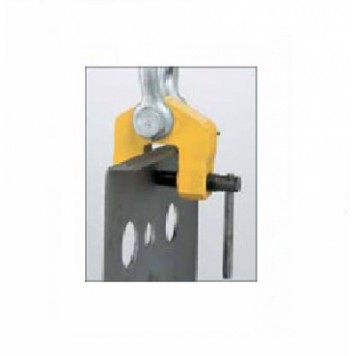

Струбцинный захват TSH используется для подъёма, вертикальной и горизонтальной тяги, поворота листовой стали, балок и стальных конструкций.
Струбцинный захват находит применение во множестве вариантов манипуляций с грузами. Он может быть использован для подъёма, тяги, поворота листовой стали, балок, стальных конструкций и пр.

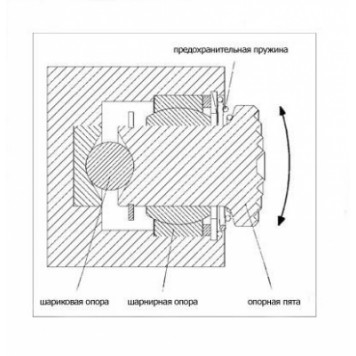

Kолодка закреплена на шариковой опоре и представляет собой подвижный подпятник. Захват закрепляется ручным усилием на поднимаемом материале. При тяговом усилии подпятник смещается и ”заклинивает” материал в захвате.
Параметры моделей
| Модель | Грузоподъемность | Зев, Z (мм) | Артикулы |
|---|---|---|---|
| TSH 0.75 | 0,75 т | 0 — 28 | N51502400 |
| TSH 1.5 | 1,5 т | 0 — 32 | N51502401 |
| TSH 2.0 | 2 т | 90 — 140 | N51502422 |
| TSH 2,0 | 2 т | 50–100 мм | N51502428 |
| TSH 3.0 | 3 т | 0 — 50 | N51502402 |
| TSH 5.0 | 5 т | 0 — 80 | N51502403 |

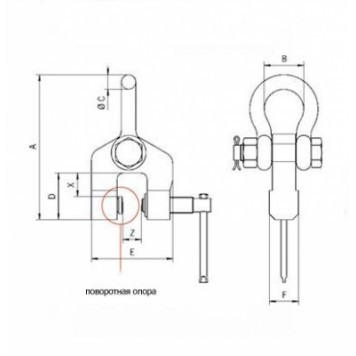

Размеры
| Модель | TSH 0.75 | TSH 1.5 | TSH 2.0 | TSH 3.0 | TSH 5.0 |
|---|---|---|---|---|---|
| A,мм | 190 | 255 | 318 | 290 | 470 |
| B,мм | 52 | 65 | 74 | 74 | 130 |
| Ø C,мм | 19 | 26 | 30 | 30 | 50 |
| D,мм | 43 | 75 | 90 | 85 | 135 |
| E,мм | 113 | 130 | 286 | 170 | 225 |
| F,мм | 35 | 44 | 60 | 50 | 72 |
| X,мм | 15 | 40 | 38 | 40 | 50 |
