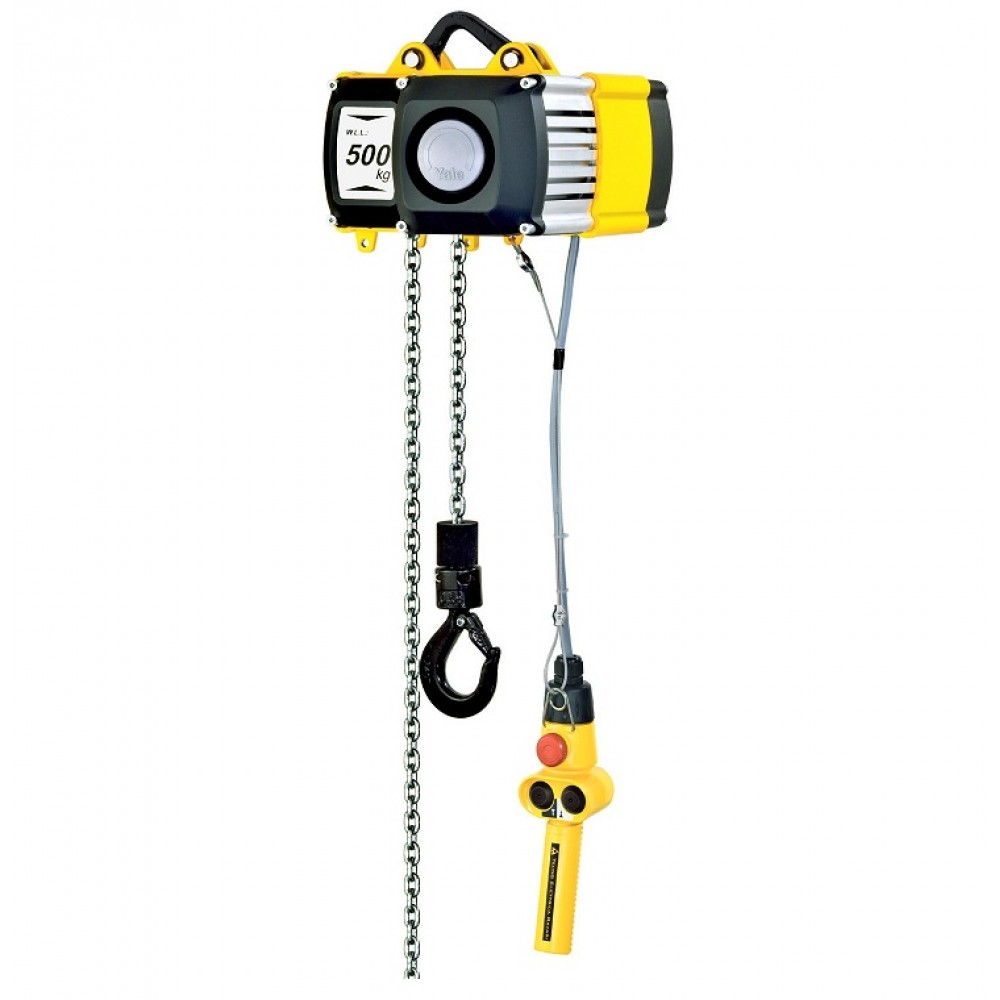

Таль электрическая двухскоростная (г/п 500кг) Yale CPVF 5-4 (380В, 50 Гц)
Стоимость уточняйте у менеджера или по телефону +7(495)542-40-78
Таль электрическая цепная Yale CPVF 5-4 (500 Кг, 380 В, 50 Гц, двухскоростная) представляет собой надёжный, долговечный и простой в обслуживании механизм. Данная конструктивная серия имеет некоторые особенности оснащения, которые в предшествующих моделях были элементами специального исполнения. К примеру, конечный выключатель, срабатывающий в высшем и нижнем положении крюка, существенно продливает срок службы фрикционной муфты, двигателя и редуктора.
Параметры модели
| Модель | Грузоподъёмность / полиспаст | Калибр цепи d x p, мм | Класс по FEM / ISO | Основная скорость подъёма, м/мин | Дополнительная скорость подъёма, м/мин | Мощность мотора тали на основной / дополнительной скорости, кВт | Коэффициент занятости мотора на основной / дополнительной скорости, % часа | Масса¹ с подвесной скобой, кг | Масса¹ с холостой крантележкой², кг | Масса¹ с электрической крантележкой³, кг |
| CPVF 5-4 | 500 / 2 | 4 x 12,2 | 1Am / M4 | 4 | 1 | 0,37 / 0,09 | 33 / 17 | 19 | 28 | 33 |
¹Для двухскоростной электрической крантележки (VTE) +2,0 кг
²Для крантележек с цепным приводом передвижения (VTG), шириной A или B: добавочная масса 2,5 кг
³Массы приведены для высоты подъёма 3 м. Другие данные по запросу.
Особенности
-
Модификации по скорости - CPVF двухскоростная.

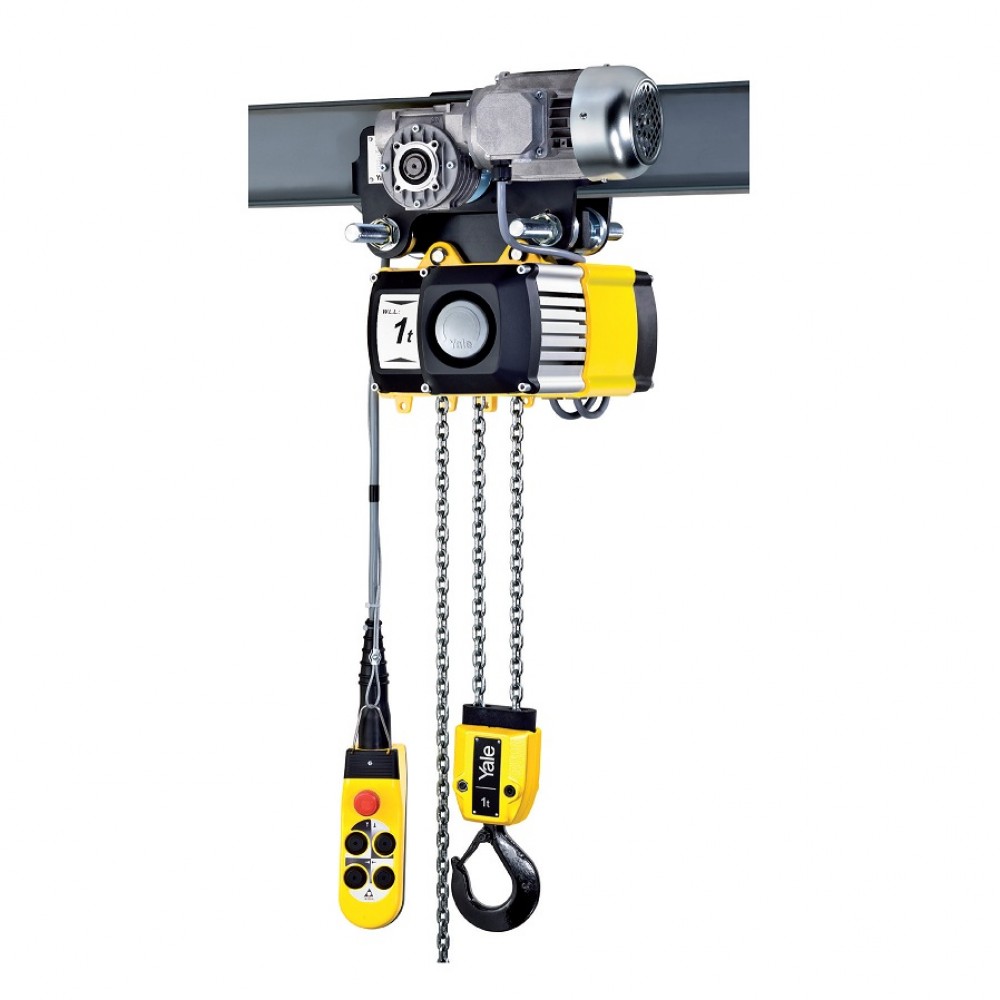

Модификации по вариантам крантележки - CPVF VTP - модель на крантележке без привода, CPVF VTE - модель на крантележке с электрическим приводом односкоростной, VTEF - двухскоростной.
-
Классификации - группа режима 1 Am. При необходимости модель CPVF может быть классифицирована вплоть до группы 3m (при соответствующем подборе грузоподъёмности / коэффициента занятости) по европейским нормам классификации согласно FEM, ISO или BS.
-
Безопасность - фрикционная муфта против перегрузки.
-
Повышенная надежность - главный контактор в стандартном исполнении для повышения надёжности.
-
Коэффициент занятости - коэффициент занятости 50% для односкоростных электроталей(тельферов).
-
Надежная тормозная система - электромагнитный пружинный тормоз удерживает груз и в случае аварийного прерывания электропитания, соединен механически напрямую со звездочкой цепи для повышения безопасности работы.
-
Надежная защита ответственных элементов механизма - двигатели со степенью защиты IP 54.
-
Варианты рабочего напряжения - Стандартное рабочее напряжение 380В, 50 Гц, 3 фазы.
-
Эксплуатационная надёжность - повышенная эксплуатационная надёжность за счёт контакторного управления с напряжением 42V и управления со степенью защиты IP 65
-
Скоба для подвески в стандартной поставке изделия.
Дополнительные опции
-
Цепь и/или крюк из нержавеющей стали.
-
Контейнер цепи
-
Верхний крюк вместо скобы
-
Прочие виды рабочего напряжения на заказ
-
Счетчик включений и длительности работы
-
Радиоуправление
-
Концевые выключатели крантележки

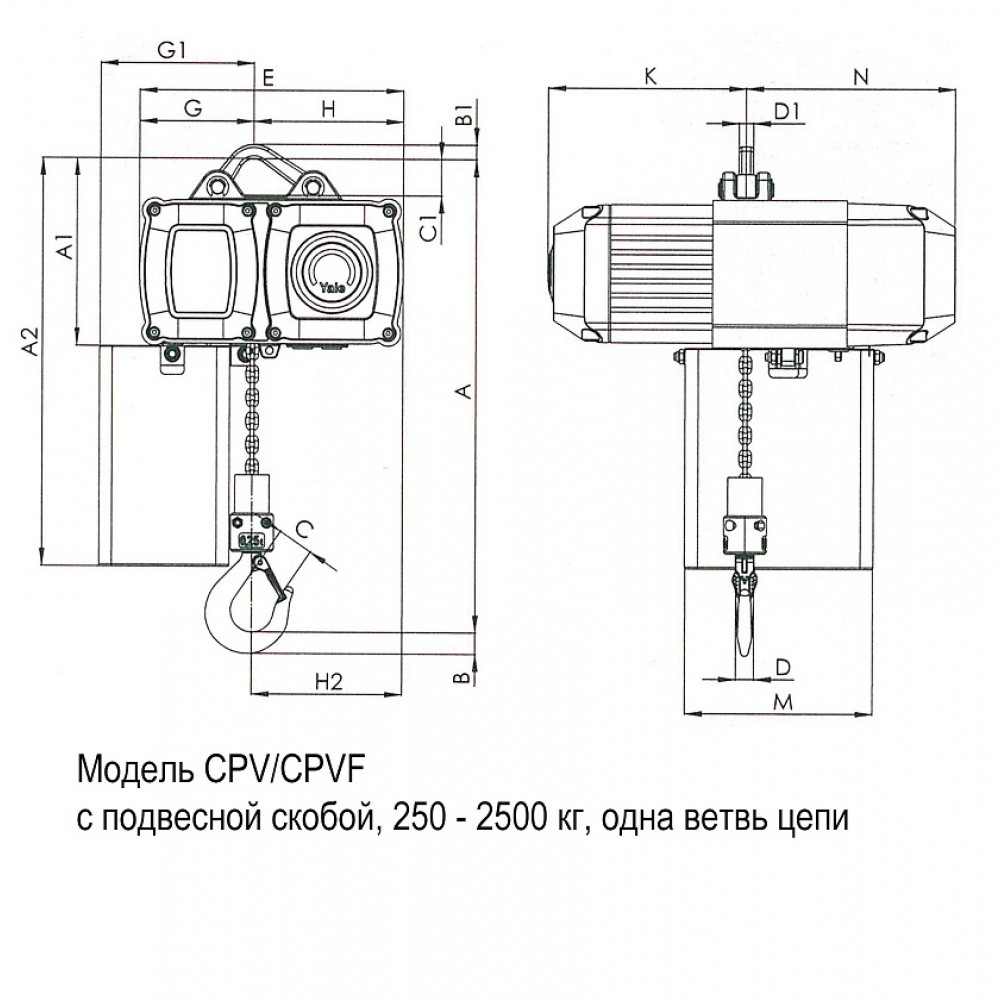

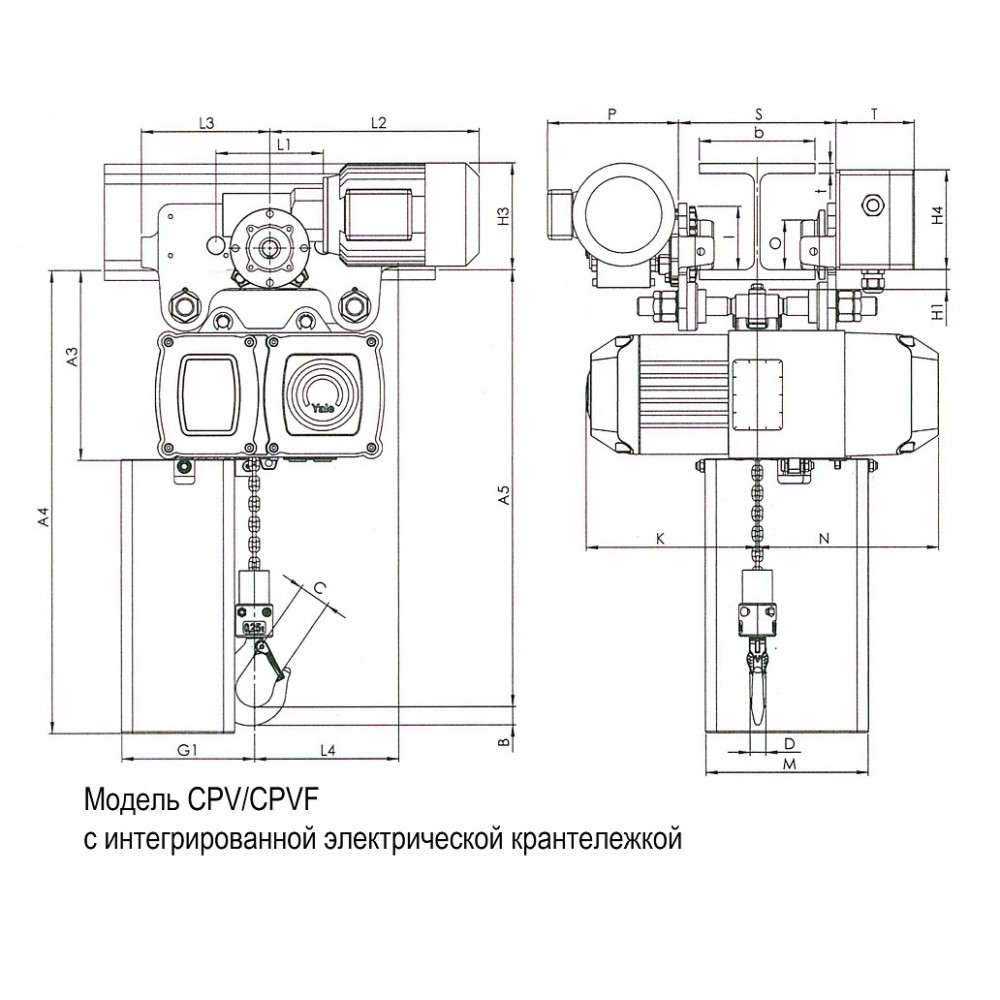

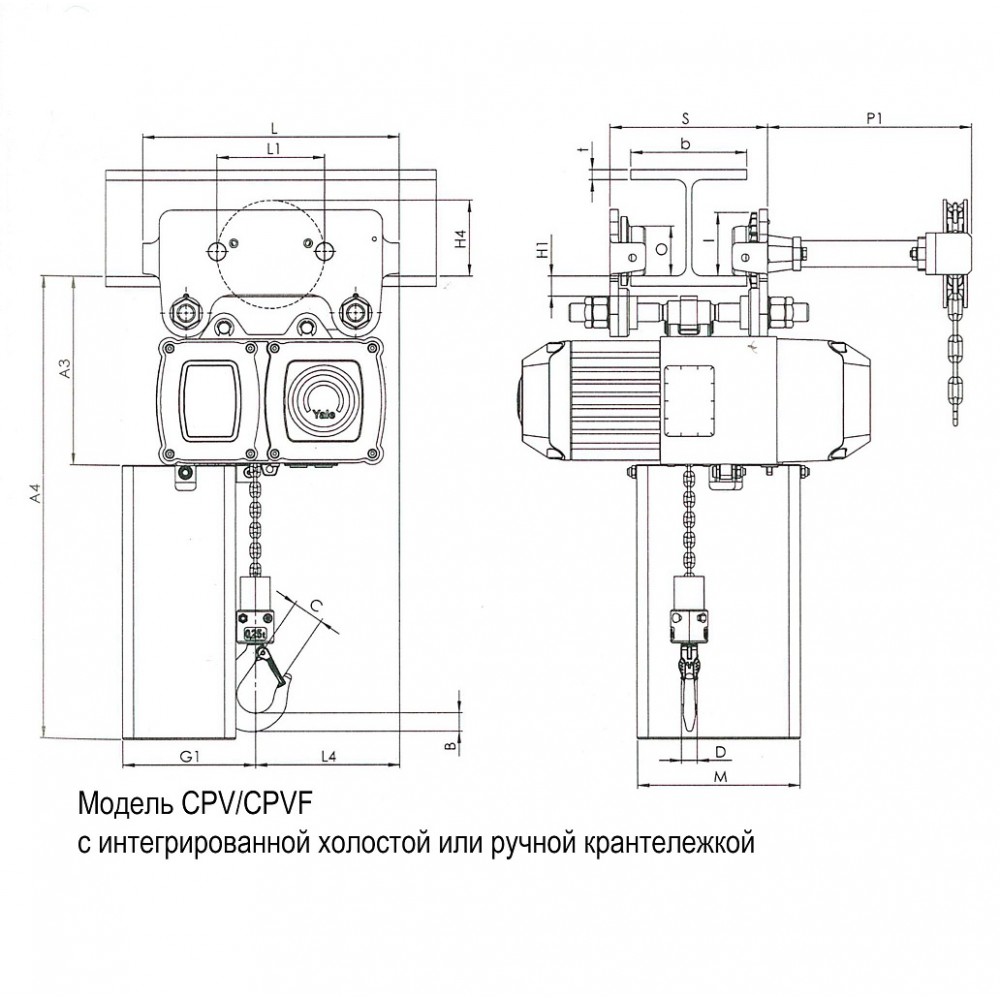

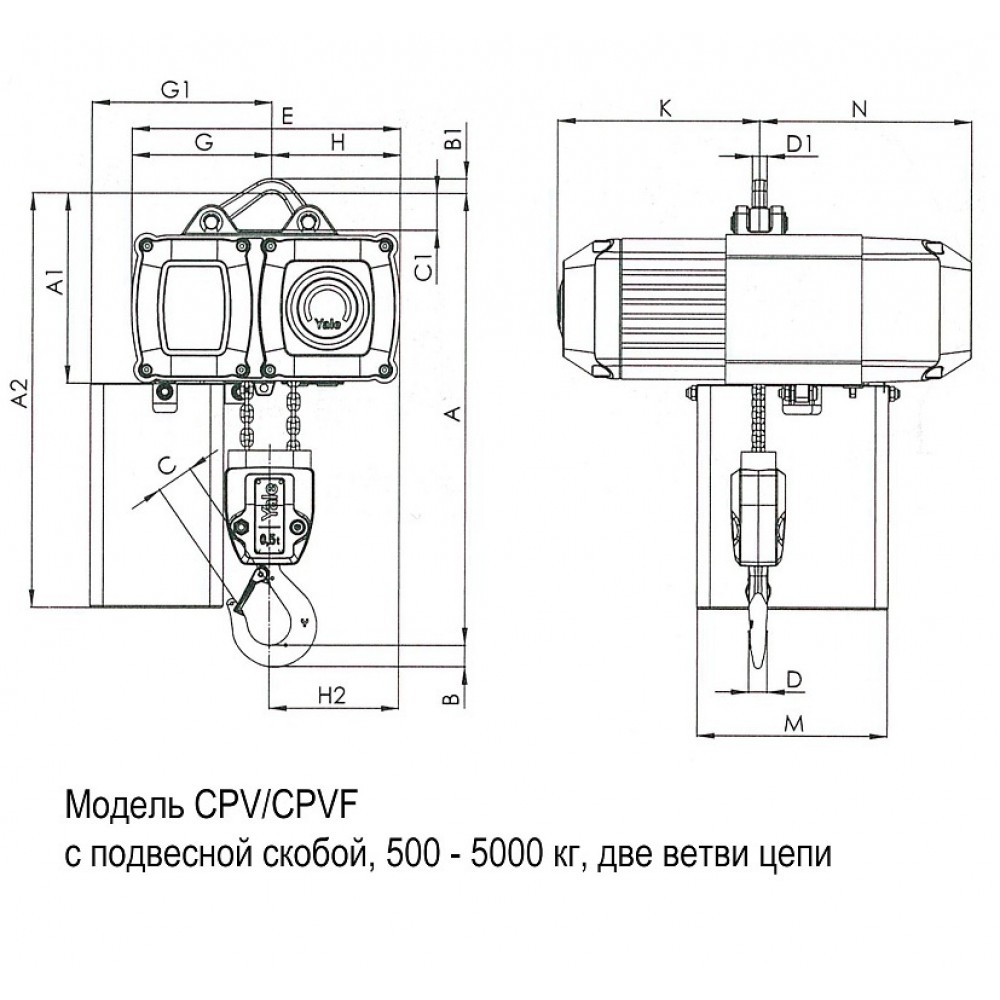

Размеры модели
| Модель | CPVF 5-4 |
| A3, мм | 199 |
| A4 (Размер I), мм | 379 |
| A4 (Размер II), мм | 449 |
| A4 (Размер III), мм | 519 |
| A4 (Размер IV), мм | 589 |
| A5, мм | 401 |
| b, мм | A =" 58 – "180 |
| B =" 180 – "300 | |
| H1, мм | 25 |
| H3, мм | 113 |
| H4 (VTG), мм | 95 |
| H4 (VTE), мм | 142 |
| I (VTP), мм | 72 |
| I (VTG), мм | 76 |
| L (VTP/VTG), мм | 310 |
| L1, мм | 130 |
| L2 (CPV), мм | 255 |
| L2 (CPVF), мм | 222 |
| L3, мм | 135 |
| L4, мм | 111 |
| O, мм | 60 |
| P, мм | 171 |
| P1, мм | 236 |
| S, мм | b + 50 |
| T, мм | 94 |
| t max., мм | 12 |
